兵工裝備配套立體二次包絡蝸輪副

背景：過程中：2024-06-11 21:54:42 閱讀次數：

立體二次包絡蝸桿副的加工工藝以一個立體為母面，絕對蝸桿作必然的螺旋活動，根據包絡道理組成蝸桿齒面。傳動的蝸輪齒面因此上述立體包絡蝸桿齒面為母面，經由進程另外一次共軛活動組成的包絡曲面，它由實際上與該蝸桿分歧的滾刀展成。蝸桿副的組成，需顛末兩次包絡進程。此種加工工藝，在蝸輪齒面上不中間脊棱，故不像環面蝸桿副那樣須對蝸輪停止倒坡修形，以消弭齒面上的中間脊棱。蝸桿可用立體砂輪停止磨削，因此可以使蝸輪滾刀準確制作。（1）蝸輪加工。在通俗滾齒機上停止。用立體包絡環面滾刀作展成加工（該滾刀是操縱蝸桿機床和磨床制作的）。（2）蝸桿加工。與立體蝸桿副的蝸桿加工方式不異，差別點是在切齒后需在入口和出口處停止修緣，以改良嚙合前提。

立體式多次包絡傘齒輪蝸桿副操控于兵公裝備協調一致電子助力安裝中間商距：75mm 速比：40：1

立體二次包絡蝸桿副的加工工藝
以一個立體為母面，絕對蝸桿作必然的螺旋活動，根據包絡道理組成蝸桿齒面。傳動的蝸輪齒面因此上述立體包絡蝸桿齒面為母面，經由進程另外一次共軛活動組成的包絡曲面，它由實際上與該蝸桿分歧的滾刀展成。蝸桿副的組成，需顛末兩次包絡進程。
此種加工工藝，在蝸輪齒面上不中間脊棱，故不像環面蝸桿副那樣須對蝸輪停止倒坡修形，以消弭齒面上的中間脊棱。蝸桿可用立體砂輪停止磨削，因此可以使蝸輪滾刀準確制作。

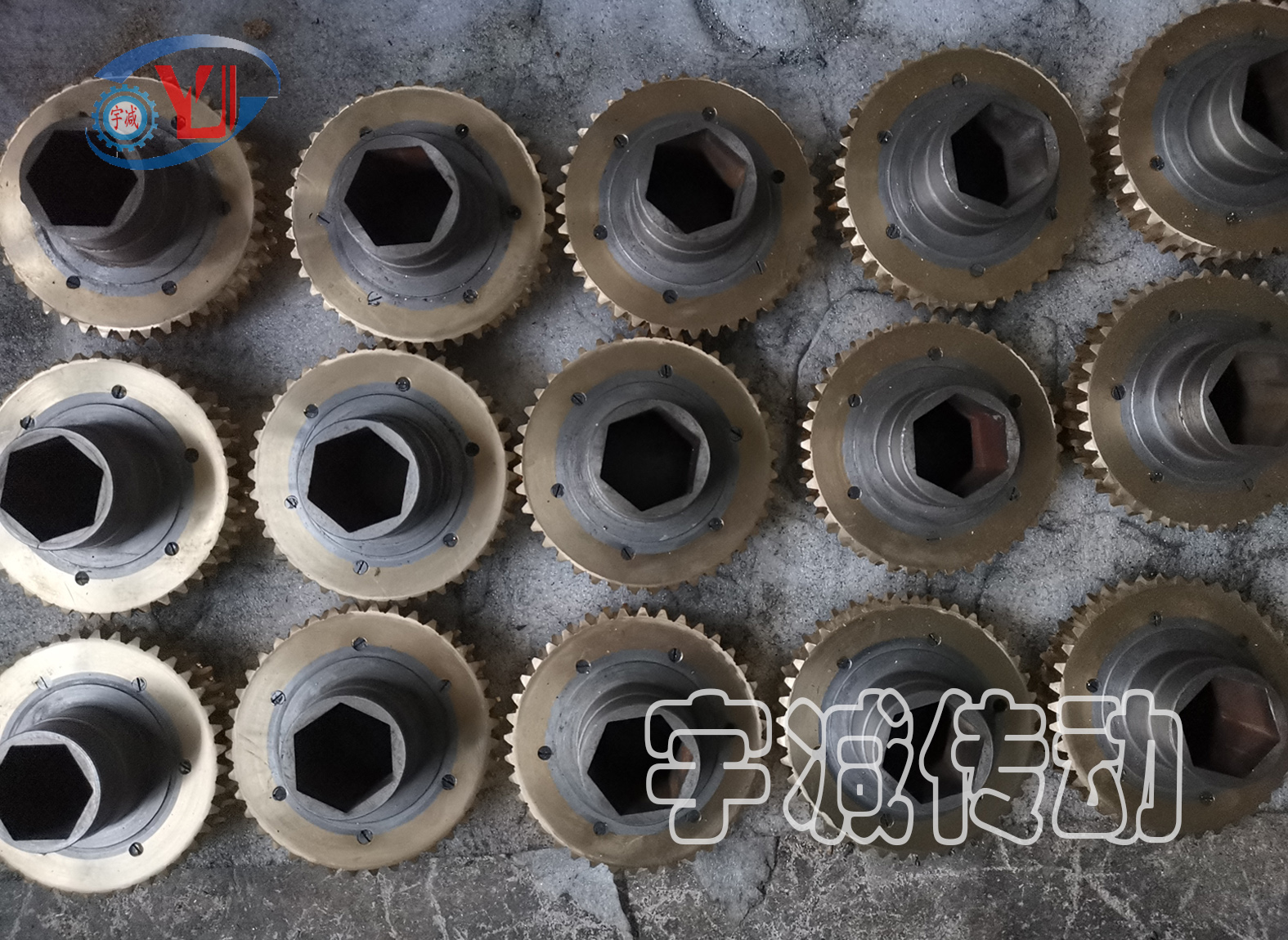

（1）蝸輪加工。在通俗滾齒機上停止。用立體包絡環面滾刀作展成加工（該滾刀是操縱蝸桿機床和磨床制作的）。

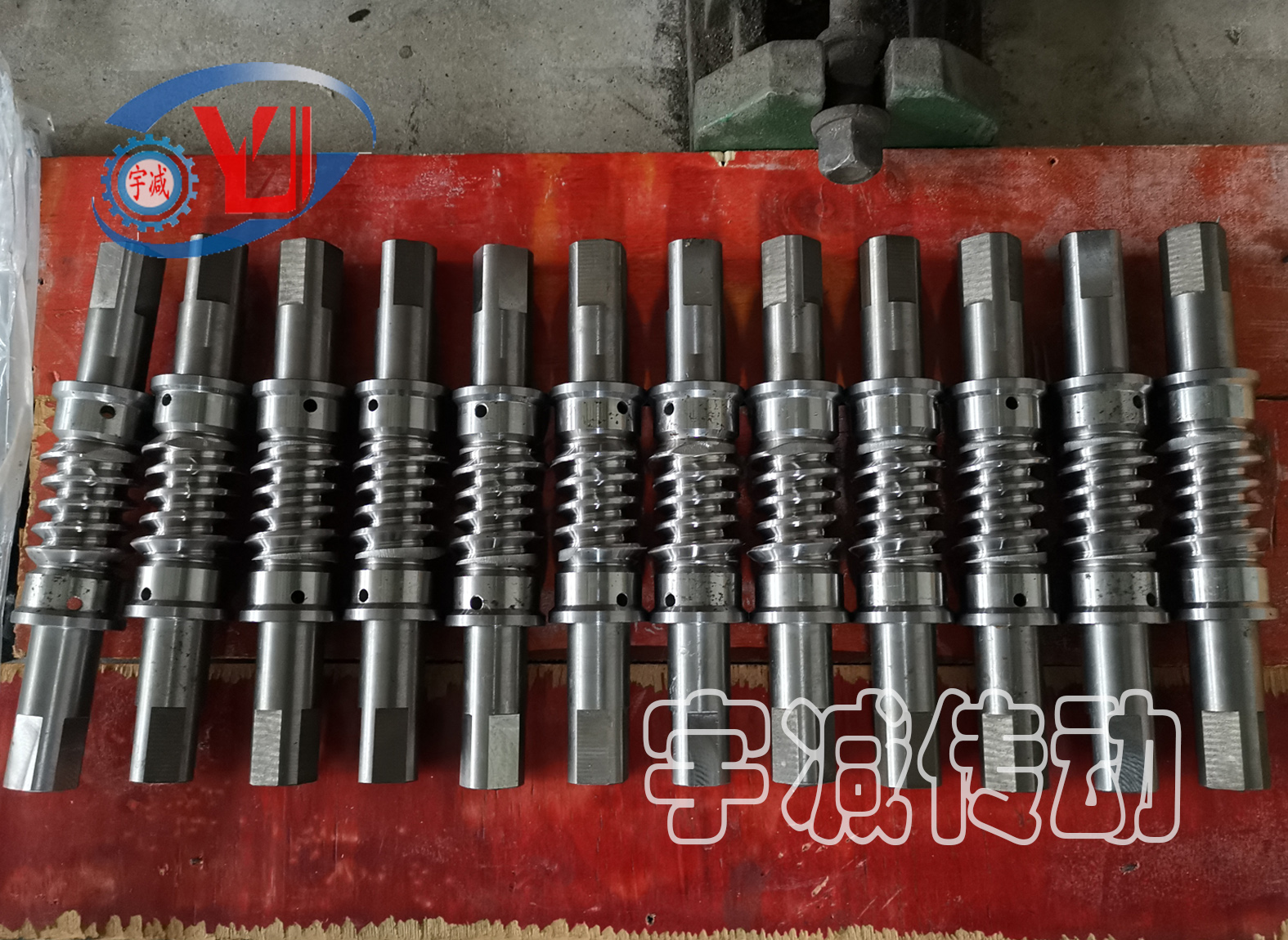

（2）蝸桿加工。與立體蝸桿副的蝸桿加工方式不異，差別點是在切齒后需在入口和出口處停止修緣，以改良嚙合前提。
